【技术修养】漫谈定时任务

前言

在很多的业务场景中，我们都会使用到定时任务。这篇文章简单对定时任务的一些原理和业界的方案进行整理和归纳。其中参考和引用的网络资料出处在Reference标注。

Linux 定时任务

定时任务调度分类

Linux 下的定时任务调度分为两类：系统任务调度和用户任务调度。

系统任务是由 cron (crond) 系统服务来控制的，这个系统服务是默认启动的。用户自己设置的计划任务则使用 crontab 命令。在 velinux 系统中，查看配置文件如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
root@i-2udbbtytcx3gv6bvmhzb:~# cat /etc/crontab
# /etc/crontab: system-wide crontab
# Unlike any other crontab you don't have to run the `crontab'
# command to install the new version when you edit this file
# and files in /etc/cron.d. These files also have username fields,
# that none of the other crontabs do.

SHELL=/bin/sh
PATH=/usr/local/sbin:/usr/local/bin:/sbin:/bin:/usr/sbin:/usr/bin

# Example of job definition:
# .---------------- minute (0 - 59)
# |  .------------- hour (0 - 23)
# |  |  .---------- day of month (1 - 31)
# |  |  |  .------- month (1 - 12) OR jan,feb,mar,apr ...
# |  |  |  |  .---- day of week (0 - 6) (Sunday=0 or 7) OR sun,mon,tue,wed,thu,fri,sat
# |  |  |  |  |
# *  *  *  *  * user-name command to be executed
17 *    * * *   root    cd / && run-parts --report /etc/cron.hourly
25 6    * * *   root    test -x /usr/sbin/anacron || ( cd / && run-parts --report /etc/cron.daily )
47 6    * * 7   root    test -x /usr/sbin/anacron || ( cd / && run-parts --report /etc/cron.weekly )
52 6    1 * *   root    test -x /usr/sbin/anacron || ( cd / && run-parts --report /etc/cron.monthly )

第一行 SHELL 变量指定了系统要使用哪个 shell，这里是 sh；第二行 PATH 变量指定了系统执行命令的路径； 用户定期的任务，比如系统信息收集。用户可以使用 crontab 。用户定义的 crontab 文件都被保存在 /var/spool/cron/crontabs 目录中。文件名为用户名。velinux 如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
root@i-2udbbtytcx3gv6bvmhzb:/var/spool/cron/crontabs# pwd
/var/spool/cron/crontabs
root@i-2udbbtytcx3gv6bvmhzb:/var/spool/cron/crontabs# cat root
# DO NOT EDIT THIS FILE - edit the master and reinstall.
# (/tmp/crontab.LlqJMX/crontab installed on Thu Mar 24 15:09:50 2022)
# (Cron version -- $Id: crontab.c,v 2.13 1994/01/17 03:20:37 vixie Exp $)
# Edit this file to introduce tasks to be run by cron.
#
# Each task to run has to be defined through a single line
# indicating with different fields when the task will be run
# and what command to run for the task
#
# To define the time you can provide concrete values for
# minute (m), hour (h), day of month (dom), month (mon),
# and day of week (dow) or use '*' in these fields (for 'any').
#
# Notice that tasks will be started based on the cron's system
# daemon's notion of time and timezones.
#
# Output of the crontab jobs (including errors) is sent through
# email to the user the crontab file belongs to (unless redirected).
#
# For example, you can run a backup of all your user accounts
# at 5 a.m every week with:
# 0 5 * * 1 tar -zcf /var/backups/home.tgz /home/
#
# For more information see the manual pages of crontab(5) and cron(8)
#
# m h  dom mon dow   command
* * * * * /usr/local/go/bin/go run /root/go/src/auto/main.go >> /root/go/src/auto/load.log 2>&1 &

Crontab 的工作原理

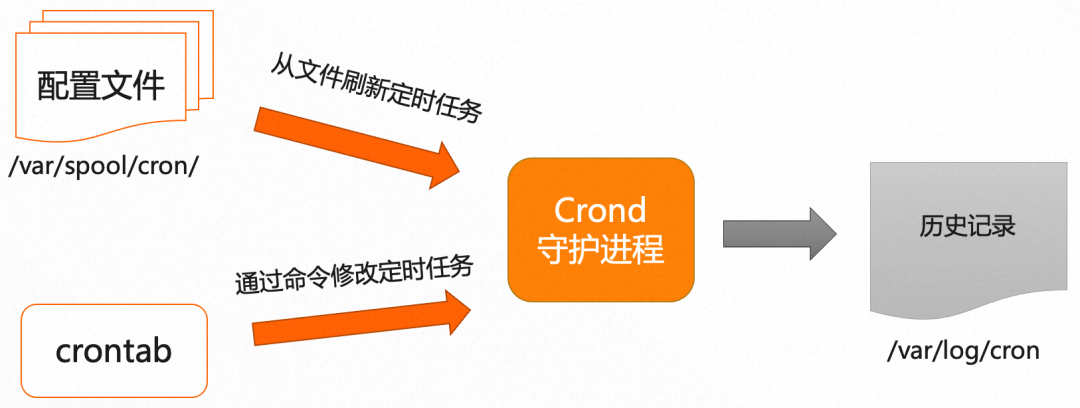

Crontab 由一个名为”Crond”的守护进程负责调度任务，当 Crond 启动的时候，就会从配置文件（路径在 /var/spool/cron 下）加载所有的定时任务。当执行 crontab 命令的时候，会动态的添加新的定时任务，并加入到配置文件中。Crontab 每次执行任务，都会产生执行记录，目录在 /var/log/cron 下。

crontab 执行原理

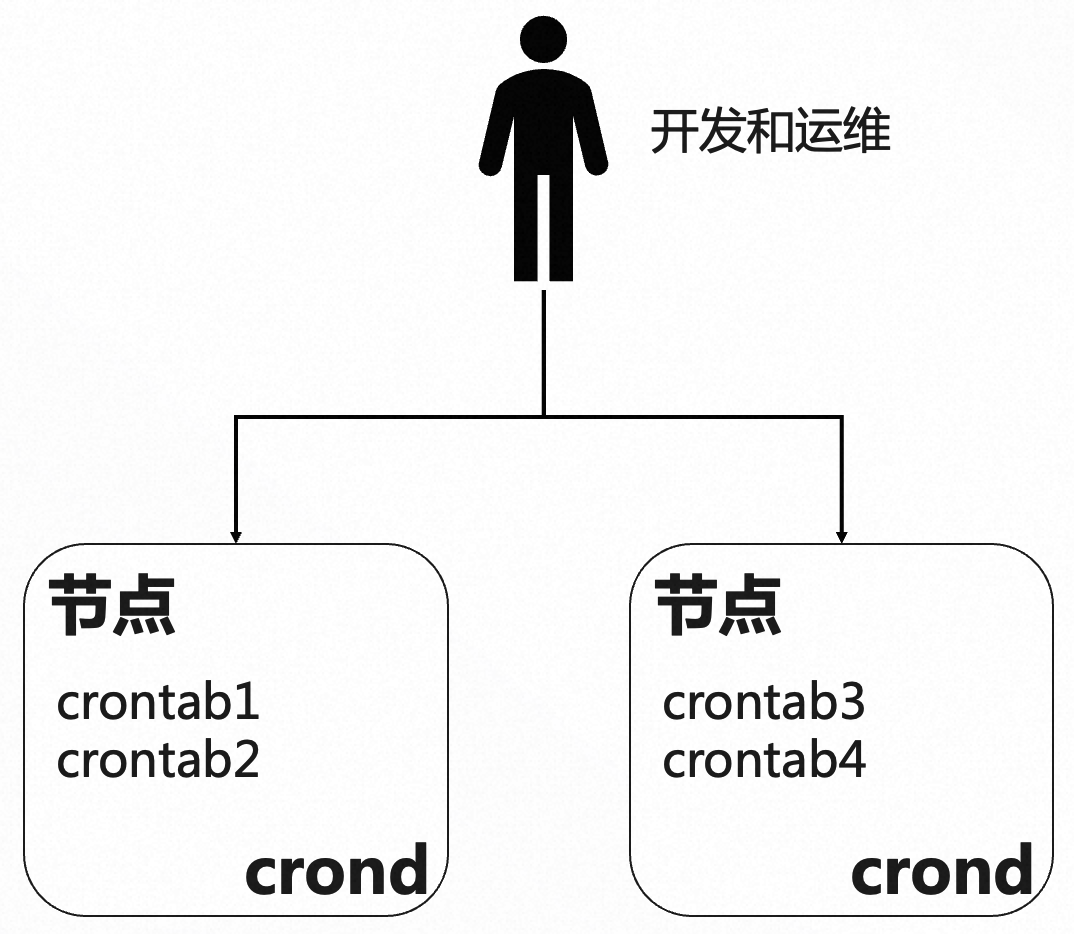

Crontab 的痛点问题

使用 crontab 主要有如下痛点：

  • 无高可用：为了保证业务幂等执行，需要在不同的机器配置不同的 crontab 任务。crontab 只能调度本机器上的定时任务，如果某一个机器挂了，那上面的定时任务也都不会执行了，有稳定性风险。
  • 无自动负载均衡：不同的脚本放在不同的机器上，需要手动负载均衡，如果脚本比较多，运维代价很高。
  • 无权限隔离：一般企业生产的机器只有运维才能登陆，但是开发要新增/修改脚本和定时任务，也需要登录到生产的机器上，没法做到权限隔离。

Quartz

概述

Quartz是Java领域最著名的开源任务调度工具。Quartz提供了极为广泛的特性如持久化任务，集群和分布式任务等，其特点如下：

  • 完全由Java写成，方便集成(Spring)
  • 伸缩性
  • 负载均衡
  • 高可用性

quartz基本原理

核心元素

Quartz核心要素有Scheduler、Trigger、Job、JobDetail，其中trigger和job、jobDetail为元数据，而Scheduler为实际进行调度的控制器。

  • Trigger

Trigger用于定义调度任务的时间规则，在Quartz中主要有四种类型的Trigger：SimpleTrigger、CronTrigger、DataIntervalTrigger和NthIncludedTrigger。

  • Job&Jodetail

Quartz将任务分为Job、JobDetail两部分，其中Job用来定义任务的执行逻辑，而JobDetail用来描述Job的定义（例如Job接口的实现类以及其他相关的静态信息）。对Quartz而言，主要有两种类型的Job，StateLessJob、StateFulJob

  • Scheduler

实际执行调度逻辑的控制器，Quartz提供了DirectSchedulerFactory和StdSchedulerFactory等工厂类，用于支持Scheduler相关对象的产生。

核心元素间关系

主要线程

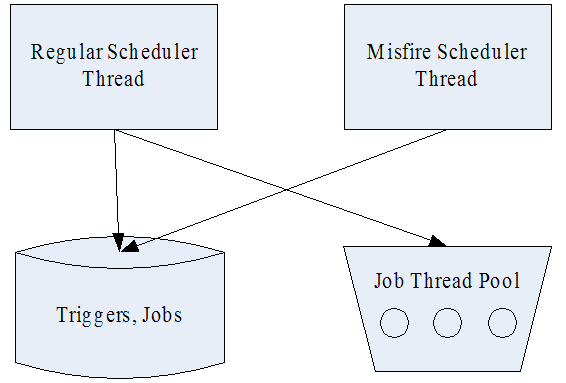

在Quartz中，有两类线程，也即执行线程和调度线程，其中执行任务的线程通常用一个线程池维护。线程间关系如图1-2所示。


在quartz中，Scheduler调度线程主要有两个：regular Scheduler Thread（执行常规调度）和Misfire Scheduler Thread（执行错失的任务）。其中Regular Thread 轮询Trigger，如果有将要触发的Trigger，则从任务线程池中获取一个空闲线程，然后执行与改Trigger关联的job；Misfire Thraed则是扫描所有的trigger，查看是否有错失的，如果有的话，根据一定的策略进行处理。

数据存储

Quartz中的trigger和job需要存储下来才能被使用。Quartz中有两种存储方式：RAMJobStore,JobStoreSupport，其中RAMJobStore是将trigger和job存储在内存中，而JobStoreSupport是基于jdbc将trigger和job存储到数据库中。RAMJobStore的存取速度非常快，但是由于其在系统被停止后所有的数据都会丢失，所以在集群应用中，必须使用JobStoreSupport。其中表结构如表1-1所示。

Table name Description
QRTZ_CALENDARS 存储Quartz的Calendar信息
QRTZ_CRON_TRIGGERS 存储CronTrigger，包括Cron表达式和时区信息
QRTZ_FIRED_TRIGGERS 存储与已触发的Trigger相关的状态信息，以及相联Job的执行信息
QRTZ_PAUSED_TRIGGER_GRPS 存储已暂停的Trigger组的信息
QRTZ_SCHEDULER_STATE 存储少量的有关Scheduler的状态信息，和别的Scheduler实例
QRTZ_LOCKS 存储程序的悲观锁的信息
QRTZ_JOB_DETAILS 存储每一个已配置的Job的详细信息
QRTZ_SIMPLE_TRIGGERS 存储简单的Trigger，包括重复次数、间隔、以及已触的次数
QRTZ_BLOG_TRIGGERS Trigger作为Blob类型存储
QRTZ_TRIGGERS 存储已配置的Trigger的信息
QRTZ_SIMPROP_TRIGGERS

quartz集群原理

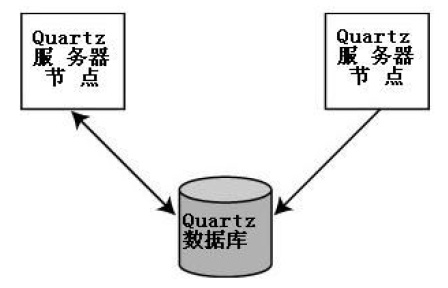

一个Quartz集群中的每个节点是一个独立的Quartz应用，它又管理着其他的节点。这就意味着你必须对每个节点分别启动或停止。Quartz集群中，独立的Quartz节点并不与另一其的节点或是管理节点通信，而是通过相同的数据库表来感知到另一Quartz应用的，如图1-3所示。


XXL Job

概述

XXL-JOB是一个分布式任务调度平台，其核心设计目标是开发迅速、学习简单、轻量级、易扩展。现已开放源代码并接入多家公司线上产品线，开箱即用。

架构设计

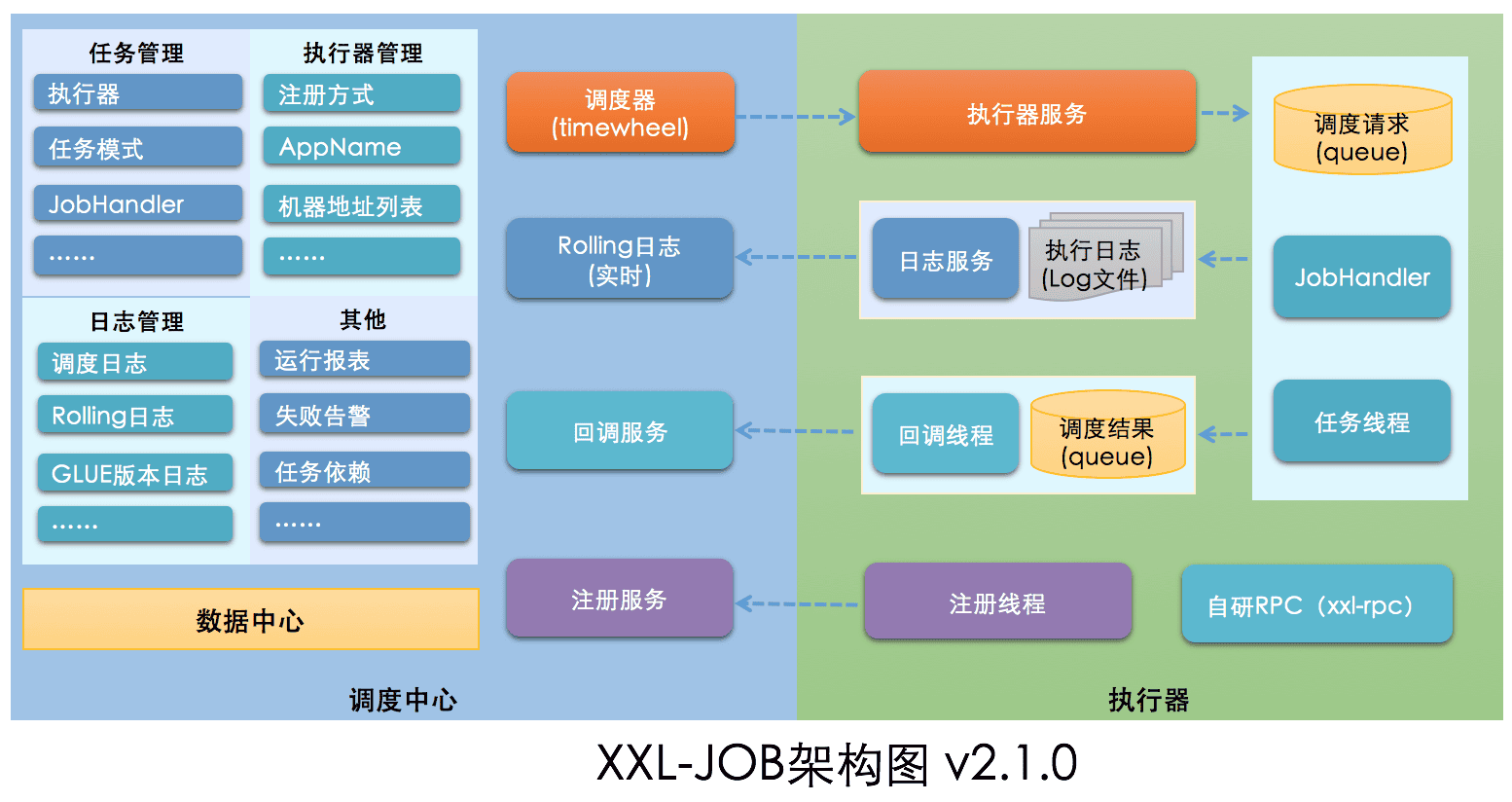

架构图

springboot-xxl-job

设计思想

将调度行为抽象形成“调度中心”公共平台，而平台自身并不承担业务逻辑，“调度中心”负责发起调度请求。

将任务抽象成分散的JobHandler，交由“执行器”统一管理，“执行器”负责接收调度请求并执行对应的JobHandler中业务逻辑。

因此，“调度”和“任务”两部分可以相互解耦，提高系统整体稳定性和扩展性；

系统组成

  1. 调度模块（调度中心）
    1. 负责管理调度信息，按照调度配置发出调度请求，自身不承担业务代码。调度系统与任务解耦，提高了系统可用性和稳定性，同时调度系统性能不再受限于任务模块；
    2. 支持可视化、简单且动态的管理调度信息，包括任务新建，更新，删除，GLUE开发和任务报警等，所有上述操作都会实时生效，同时支持监控调度结果以及执行日志，支持执行器Failover。
  2. 执行模块（执行器）：
    1. 负责接收调度请求并执行任务逻辑。任务模块专注于任务的执行等操作，开发和维护更加简单和高效；
    2. 接收“调度中心”的执行请求、终止请求和日志请求等。

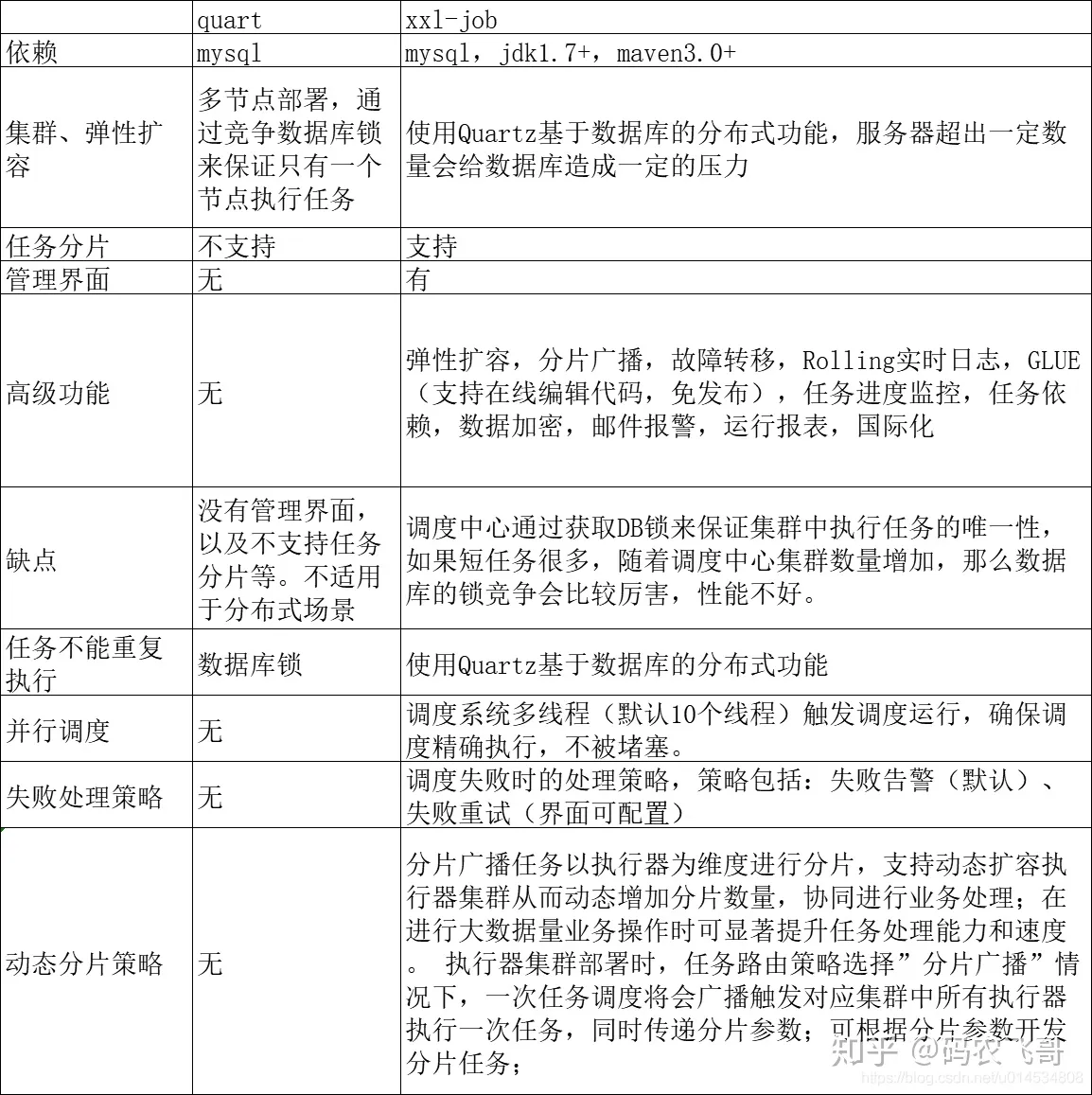

xxl-job与quartz

整体来说，xxl-job就是quartz的一个增强版，其弥补了quartz不支持并行调度，不支持失败处理策略和动态分片的策略等诸多不足，同时其有管理界面，上手比较容易，支持分布式，适用于分布式场景下的使用。两者相同的是都是通过数据库锁来控制任务不能重复执行。

K8s Cronjob

什么是 K8s CronJob

Job 是 K8s 中的一种资源，用来处理短周期的 Pod，相当于一次性任务，跑完就会把 Pod 销毁，不会一直占用资源，可以节省成本，提高资源利用率。CronJob 也是 K8s 中的资源，用来周期性的重复调度 Job。

下面是一个 CronJob 的示例，每隔 5 分钟调度脚本 edas/schedulerx-job.sh：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
apiVersion: batch/v1
kind: CronJob
metadata:
  name: hello
spec:
  schedule: "*/5 * * * *"
  jobTemplate:
    spec:
      template:
        spec:
          containers:
          - name: hello
            image: busybox:1.28
            imagePullPolicy: IfNotPresent
            command: ["/bin/sh", "/root/script/edas/schedulerx-job.sh"]
          restartPolicy: OnFailure

K8s CronJob 的优势

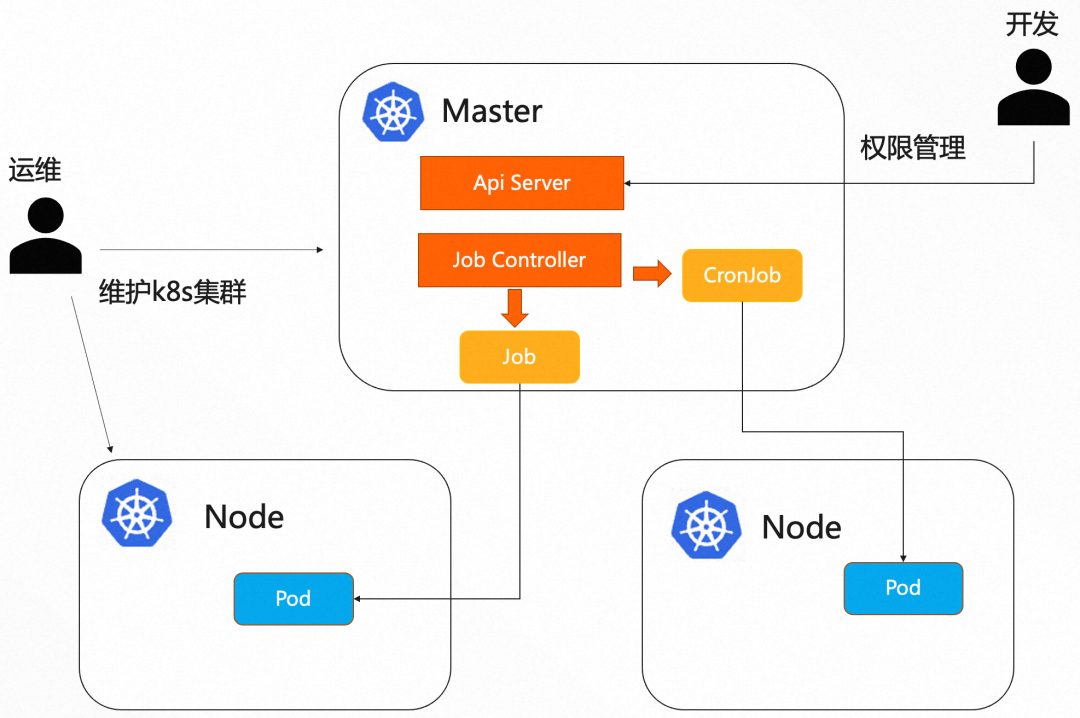

与单纯使用 Crontab 相比，使用 K8s CronJob 带来了如下优势：

  • 高可用：K8s 会保证集群的高可用，如集群中有节点挂了，都不会影响定时任务的调度。
  • 自动负载均衡：Pod 默认选择负载最低的 node 执行，支持 NodeSelector 和亲和性等多种负载均衡策略。
  • 权限隔离：只有运维可以登录 master 和 worker 节点，开发通过管控或者 ApiServer 来创建和更新 CronJob，并且支持命名空间隔离，RBAC 权限管理。

K8s CronJob 的进阶能力

Linux Crontab 只能周期性调度本机的脚本，功能比较简单，K8s 定时任务支持更多的进阶能力：

  • 在 Job 资源上

  • 并行执行：通常一个 Job 只启动一个 Pod，可以通过配置 spec.completions 参数，来决定一个 Job 要执行多少个 Pod。

  • 索引任务：并行执行通常需要和索引任务结合使用，当配置 .spec.completionMode=”Indexed” 时，这个 Job 就是一个索引任务，每个 Pod 会获得一个不同的索引值，介于 0 和 .spec.completions-1 之间，这样就可以让不同的 Pod 根据索引值处理不同的数据。

  • 并行限流：并行执行的时候，通常还需要做限流，可以配置 .spec.parallelism 参数，来控制一个 Job 最多同时跑多少个 Pod。

  • 失败自动重试：可以配置 .spec.backoffLimit，来设置 Job 失败重试次数。

  • 超时：可以配置 .spec.activeDeadlineSeconds，来设置 Job 超时的时间。

  • 在 CronJob 资源上

  • 时区：可以通过设置 .spec.timeZone 参数，决定 CronJob 按照哪个时区的时间来调度任务。

  • 并发性规则：当一个 Job 还在执行，下次调度时间到了，是否执行新的 Job，可以通过 .spec.concurrencyPolicy 来配置，取值为 Allow/Forbid/Replace。

  • 任务历史限制：可以通过配置 .spec.successfulJobsHistoryLimit 和 .spec.failedJobsHistoryLimit 来决定保留多少成功和失败的 Job。
